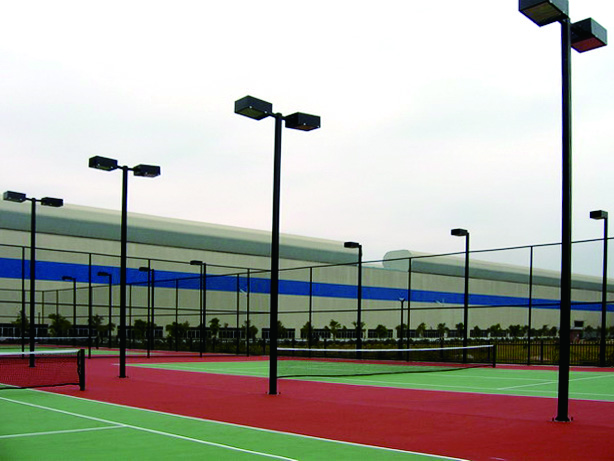

網球場燈光

燈柱安裝示意圖

球場燈光系統參數：

燈光：普通籃球場或網球場配備6-8組400W燈光組（或根據甲方圖紙要求）

燈桿高度：6M - 10M

燈桿：可選錐桿或直桿/ 壁厚：3mm-5mm

燈具：采用400W/1000W高強度球場專用金鹵泛光燈或LED燈（3M或飛利浦）

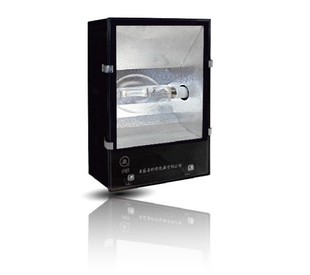

燈源實物圖

球場燈光安裝施工方案

一、預埋件安裝

1、安裝燈桿的預理件，用細石砼固定，通過現場標高，來定預理件的高度，用水平儀來調測預理件的高度。

2、預埋件保養期滿后進行燈桿的安裝，用電焊焊接的方法來安裝燈桿，并用測量儀器來調節燈桿的垂直度。

二、球場燈柱及照明線路的安裝

1、燈柱、線管的預埋安裝

在水泥石屑層施工完畢養護過程中要將所有預埋件工程全部安裝完畢，施工基礎第一層找平地墊時，要按圖紙的設計要求，將預埋件全部預埋好，燈柱采用400×400×14mm鋼板，預埋深度為600mm, 長寬為500×500mm，預埋線管為PVC膠管，預埋深度為120mm。

三、照明系統安裝

采用球場專用燈光設備，專用球場燈具，燈柱為：114熱鍍鋅鋼管，表面防腐處理，并噴涂顏色與圍網，網柱均為一致（綠色），高度為6m-10m，照明線路主線為采用VV3×6平方電纜，控制線路采用VV3×2.5平方電纜。

安裝照明燈具至燈座上，并進行調試電路及照射角度。
